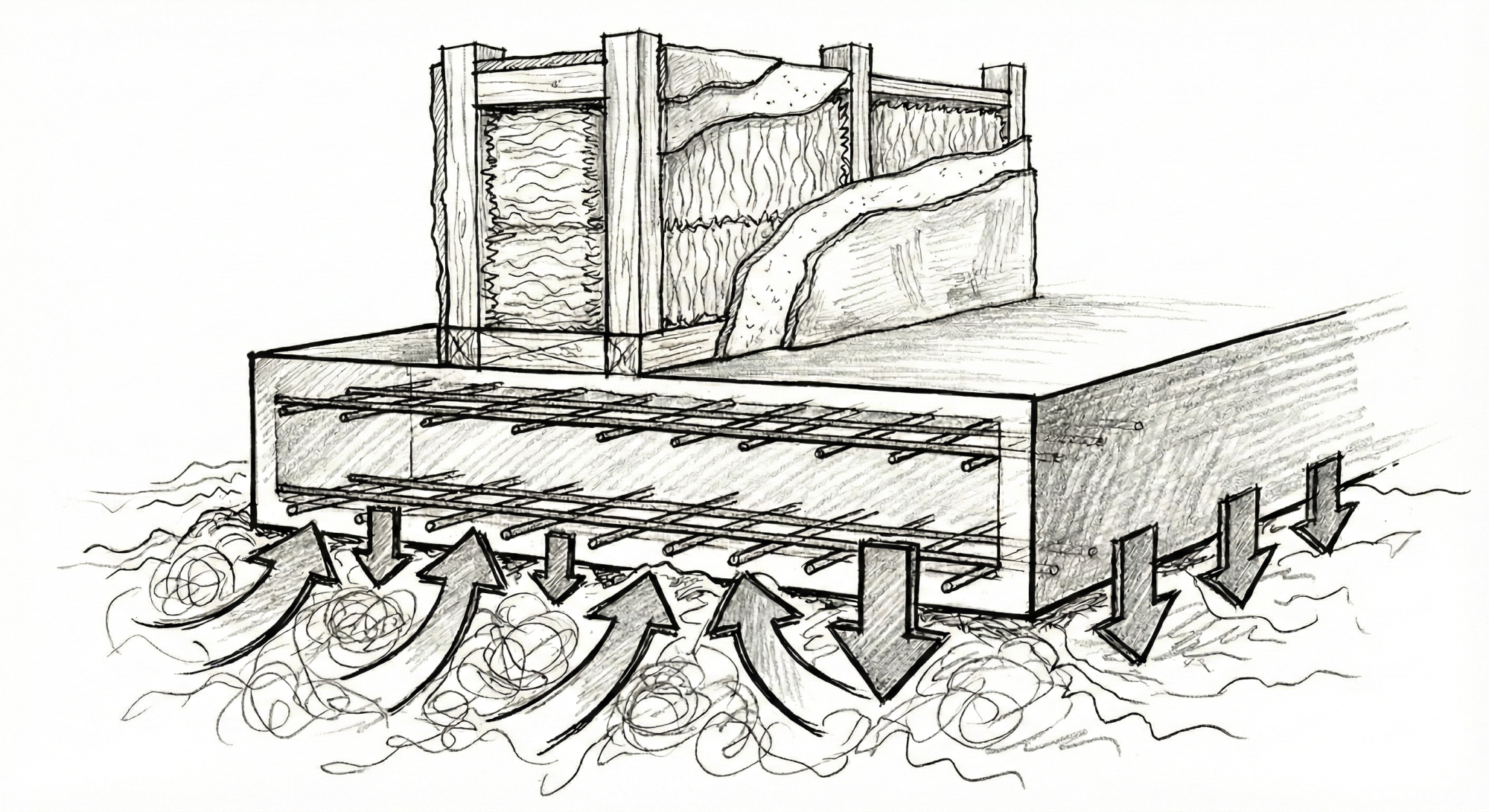

Zbrojenie płyty fundamentowej – rodzaje, zasady i dobór stali

Fundament pod dom naturalny (technologia strawbale, glina lekka) musi spełniać rygorystyczne wymogi sztywności, aby zapobiec pękaniu kruchych tynków glinianych. W tym celu stosuje się hybrydowe zbrojenie płyty fundamentowej, łączące sztywność siatek zgrzewanych, elastyczność prętów zbrojeniowych oraz przeciwskurczowe działanie zbrojenia rozproszonego. W przeciwieństwie do budownictwa tradycyjnego, tutaj kluczowa jest nie tylko nośność, ale przede wszystkim odporność na nierównomierne osiadanie (sztywność tarczy).¹

Kluczowe fakty w pigułce:

• Beton: dodatek włókien rozproszonych jest konieczny do redukcji mikropęknięć skurczowych.
• Cel: fundament musi pracować jako sztywny monolit („tarcza”), eliminując punktowe odkształcenia.
• Baza: siatki stalowe zgrzewane zapewniają powtarzalność i główną sztywność konstrukcji.
• Wzmocnienia: pręty żebrowane stosuje się lokalnie w strefach dużych naprężeń (pod ścianami nośnymi, w żebrach).
• Kompozyty: zbrojenie kompozytowe (GFRP) jest odporne na korozję, ale wymaga gęstszego rozmieszczenia ze względu na 4-krotnie większą rozciągliwość niż stal.

Typy zbrojenia

W płytach fundamentowych stosuje się kilka rodzajów zbrojenia, dobieranych zależnie od projektu, konstrukcji i warunków gruntowych. Każdy z nich pełni inną funkcję, a ich świadome łączenie pozwala uzyskać fundament, który pracuje spokojnie i przewidywalnie.

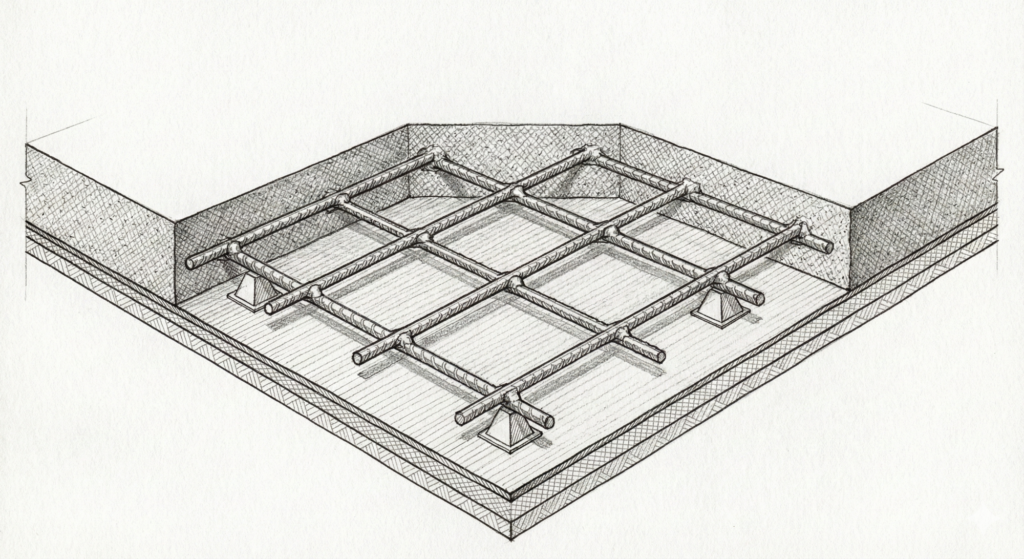

Siatki stalowe – klasyka gatunku

Jak wyglądają siatki zbrojeniowe?

Siatki zbrojeniowe to fabryczne panele z żebrowanych prętów stalowych, zgrzewanych w prostokątną kratę. Są sztywne, powtarzalne i przypominają metalowy ruszt. Najczęściej mają wymiary ok. 2 × 3 m, pręty rozstawione co 10–20 cm i średnice 6–12 mm. Stal ma ciemnoszary kolor, a lekka nalotowa rdza po kilku dniach na zewnątrz jest normalna i nie wpływa na wytrzymałość.

Jak łączyć siatki?

Panele układa się „na zakład”, zwykle na 10–20 cm. Łączy się je drutem wiązałkowym lub klipsami tak, aby utrzymać ich pozycję — obciążenia przejmie dopiero beton po związaniu.

Jak wygląda montaż krok po kroku?

Montaż siatek zbrojeniowych jest dość prosty, ale wymaga dokładności. Zwykle przebiega tak:

1. Przygotowanie podłoża – warstwy gruntu, podsypki, izolacji i folii.
2. Podkładki dystansowe – ustawienie siatkę na odpowiedniej wysokości (otulina 5–7 cm).
3. Układanie paneli siatki – obok siebie, z zakładem.
4. Wiązanie połączeń – kilka skręceń drutu w newralgicznych miejscach.
5. Górna warstwa zbrojenia (jeśli przewidziana) – ustawiana na dystansach między siatkami.
6. Kontrola – otulina, zakłady, poziom.
7. Betonowanie – po zalaniu siatka staje się niewidoczną częścią płyty.

Jakie klasy i średnice prętów stosuje się w siatkach?

Najpopularniejsza jest stal żebrowana B500A/B500B. W domach jednorodzinnych zakres stosowanych średnic jest szeroki (zwykle od 8 do 12 mm, rzadziej 6 mm lub 16 mm). Należy jednak pamiętać, że tylko uprawniony konstruktor na podstawie badań geotechnicznych może prawidłowo dobrać ilość stali, nie wolno robić tego „na oko”

Dlaczego siatki sprawdzają się w płycie fundamentowej?

Siatki tworzą w płycie sztywny, powtarzalny szkielet, który:

• równomiernie przenosi zginanie i rozciąganie,
• stabilizuje całą konstrukcję,
• zabezpiecza przed skutkami nierównomiernego osiadania gruntu (wymusza pracę płyty jako sztywnej tarczy, chroniąc ją przed pękaniem),
• ogranicza pękanie i deformacje,
• utrzymuje równy poziom zbrojenia na dużej powierzchni.

Dzięki temu fundament pracuje jako jednolita, monolityczna konstrukcja — co jest szczególnie ważne w domach jednorodzinnych i na gruntach o niejednorodnej nośności.^{2 3 4}

Pamiętaj, by zawsze sprawdzić klasę stali w siatkach zgrzewanych. Często wykonuje się je z materiału o niskiej ciągliwości (klasa A), który pęka nagle. Tradycyjne pręty wiązane to zazwyczaj stal klasy C – w razie ruchów gruntu potrafią się rozciągnąć, ratując fundament. Upewnij się więc, że wygoda montażu siatki nie odbywa się kosztem bezpieczeństwa, jakie daje stal o wysokiej ciągliwości.⁵

Siatki zbrojeniowe są jak ukryty szkielet fundamentu — niewidoczny po zalaniu betonem, ale kluczowy dla jego sztywności. To właśnie one sprawiają, że cała płyta pracuje równomiernie, bez punktowych odkształceń. Dzięki nim fundament jest spokojny, przewidywalny i odporny na to, czego gołym okiem nie widać.

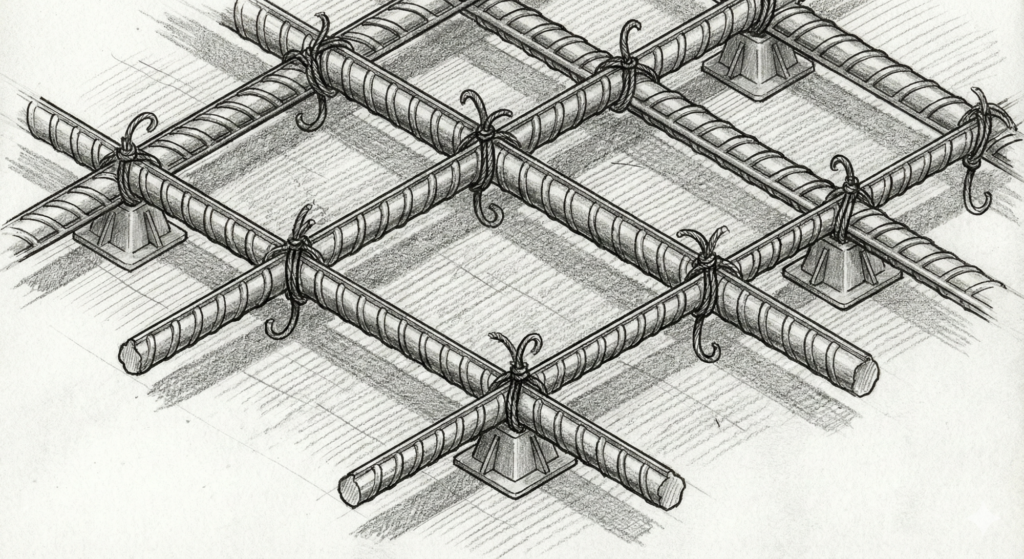

Zbrojenie skręcane – elastyczne, ale mniej powtarzalne

Zbrojenie skręcane to układ prętów montowanych ręcznie na placu budowy i łączonych drutem wiązałkowym. W przeciwieństwie do gotowych siatek zbrojeniowych, które są sztywne, powtarzalne i szybkie w układaniu, zbrojenie skręcane wymaga znacznie więcej czasu i dokładności. Każdy pręt trzeba ułożyć, wypoziomować i połączyć osobno, co zwiększa ryzyko błędów wykonawczych.

Mimo to ma jedną ważną zaletę: dużą elastyczność. Sprawdza się tam, gdzie siatki nie pasują wymiarowo lub geometrycznie, czyli w miejscach takich jak:⁶

• strefy pod ścianami nośnymi,
• pogrubienia i żebra usztywniające,
• narożniki, załamania i miejsca nietypowe,
• przejścia instalacyjne i lokalne „trudne punkty”.

Wady zbrojenia skręcanego

• jest wolniejsze w wykonaniu,
• wymaga większej precyzji i kontroli,
• ma mniejszą powtarzalność niż siatki fabryczne,
• w większych płytach może znacząco wydłużyć czas pracy.

Ponieważ każdy element układa się ręcznie, łatwiej o różnice w rozstawie prętów czy niewłaściwą wysokość zbrojenia — a to obniża sztywność i jakość fundamentu.

Dlaczego jednak wciąż się go stosuje?

Jego główną zaletą jest to, że można je dopasować absolutnie do każdego miejsca płyty. Pręty da się swobodnie ciąć, wyginać i układać dokładnie tak, jak wymaga tego projekt — bez żadnych ograniczeń wynikających z wymiarów gotowych siatek. To zresztą nie tylko kwestia funkcjonalności, ale też pewnej budowlanej tradycji i przyzwyczajenia: wielu wykonawców od lat pracuje właśnie na prętach i po prostu najlepiej „czuje” tę metodę.

Dlatego zbrojenie skręcane powinno być dziś traktowane przede wszystkim jako uzupełnienie siatek zbrojeniowych, a nie ich pełny zamiennik — właśnie dlatego, że siatki zapewniają lepszą powtarzalność, sztywność i jakość wykonania. Tam, gdzie fabryczna siatka nie wystarczy albo nie da się jej idealnie dopasować, zbrojenie skręcane wchodzi jako precyzyjne, miejscowe wzmocnienie.⁷

Zbrojenie skręcane jest wolniejsze i bardziej pracochłonne niż siatki, ale daje pełną elastyczność tam, gdzie gotowe elementy nie pasują. Sprawdza się w narożnikach, pogrubieniach, przy ścianach nośnych i wszędzie tam, gdzie potrzebne jest precyzyjne, indywidualne dopasowanie.

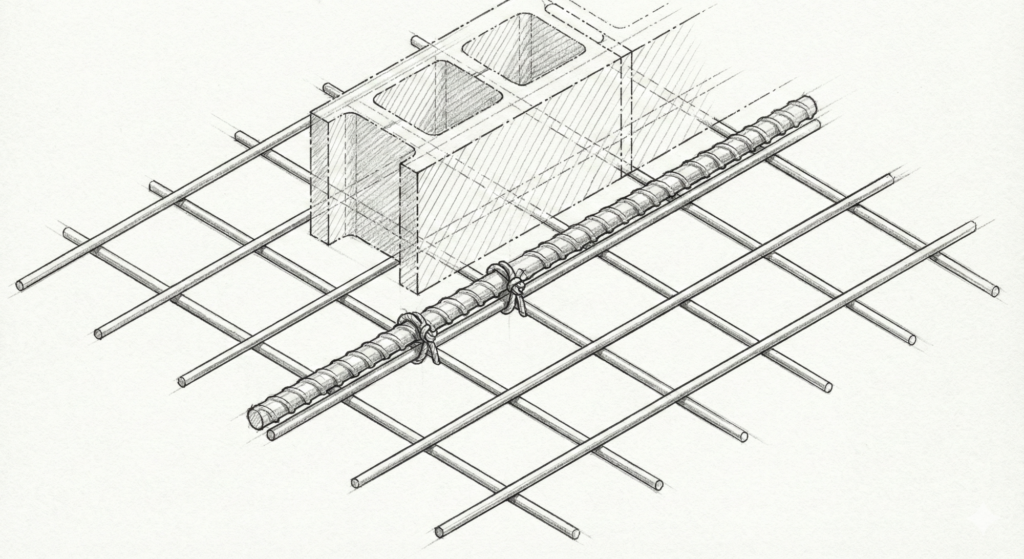

Pręty żebrowane – wzmocnienia w newralgicznych miejscach

Czas na element, który wzmacnia płytę dokładnie w newralgicznych miejscach — pręty żebrowane. To stalowe pręty z wypustkami, które mocno kotwią się w betonie i przejmują lokalne obciążenia, tam gdzie siatka mogłaby nie wystarczyć.

Pręty żebrowane przejmują lokalne obciążenia, szczególnie:

• w pogrubieniach płyty.
• pod ścianami nośnymi,
• w narożnikach,
• pod słupami.

Pręty żebrowane są bardzo wytrzymałe na rozciąganie, nie przesuwają się w betonie dzięki żeberkom, a do tego można je łatwo ciąć i wyginać. Ich profil sprawia, że stal i beton pracują razem jak jedna, sztywna całość — co jest kluczowe przy większych siłach zginających.⁸

Pręty żebrowane działają jak ukryte ścięgna płyty — wzmacniają ją dokładnie tam, gdzie fundament pracuje najmocniej. To one przejmują lokalne siły rozciągające, których sama siatka lub pręty nie byłaby w stanie zatrzymać. Dzięki nim płyta nie tylko jest mocna, ale zachowuje swoją sztywność nawet w najbardziej obciążonych miejscach.

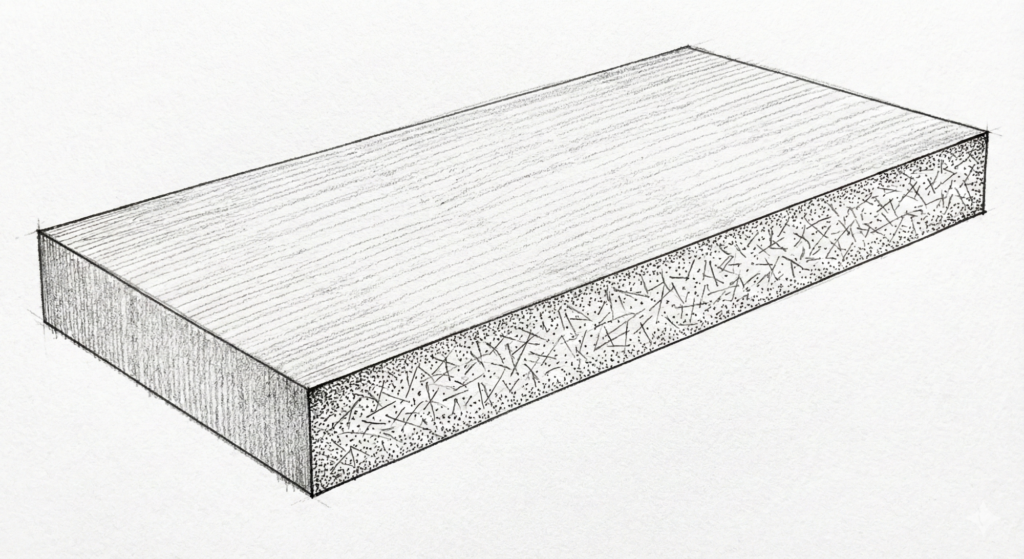

Zbrojenie rozproszone – małe włókna, duży efekt

Zbrojenie rozproszone to drobne włókna dodawane do betonu jeszcze przed wylaniem. Rozmieszczają się w mieszance równomiernie, tworząc delikatną trójwymiarową „siatkę”, która wzmacnia beton od środka. Nie zastępują klasycznego zbrojenia, ale bardzo dobrze je uzupełniają — poprawiają jakość betonu, a nie przenoszą głównych obciążeń.

Jak działa zbrojenie rozproszone?

Włókna stabilizują beton podczas wiązania i pracy termicznej. Dzięki temu:

• ograniczają mikropęknięcia skurczowe,
• zwiększają odporność powierzchni na uszkodzenia,
• poprawiają jednorodność mieszanki,
• zmniejszają ryzyko odprysków i ubytków.

To szczególnie ważne przy dużych, monolitycznych płytach, gdzie skurcz betonu jest nieunikniony. Im więcej wody i cementu w mieszance betonu, tym większa szansa na mikropęknięcia wynikające z naturalnego skurczu.⁹

Z czego wykonane są włókna do zbrojenia rozproszonego?

Najczęściej stosuje się włókna:

• polipropylenowe – lekkie, odporne na korozję, idealne na mikropęknięcia,
• stalowe – wzmacniają beton pod obciążeniami dynamicznymi,
• szklane i bazaltowe – odporne na temperaturę i chemię.

Dobór zależy od potrzeb konstrukcji.

Gdzie sprawdza się najlepiej?

Włókna są szczególnie przydatne w:

• płytach z grubą izolacją,
• fundamentach wymagających większej jednorodności,
• konstrukcjach narażonych na duże wahania temperatury,
• miejscach o wysokiej trwałości powierzchni (np. garaże).

Choć nie wzmacniają płyty w sposób „konstrukcyjny”, znacząco poprawiają trwałość samego betonu i zmniejszają ryzyko późniejszych uszkodzeń.¹⁰

Siatki i pręty nadają płycie sztywność, ale to włókna rozproszone dbają o sam beton — od środka, w każdym jego fragmencie. Dzięki nim mieszanka staje się bardziej jednolita i odporna na mikropęknięcia, których nie widać, a które potrafią z czasem zrobić szkody. To małe wzmocnienie, które sprawia, że cała konstrukcja pracuje spokojniej i znacznie dłużej zachowuje swoją trwałość.

Zbrojenie kompozytowe – nowoczesna alternatywa dla stali

Choć stal wciąż jest standardem, coraz częściej zastępuje się ją zbrojeniem kompozytowym wykonanym z włókien szklanych, bazaltowych lub węglowych zatopionych w żywicy. Materiał jest lekki, odporny na korozję i bardzo wytrzymały na rozciąganie, dlatego dobrze sprawdza się w płytach fundamentowych, zwłaszcza tych z grubą izolacją, gdzie stal pracuje w trudniejszych warunkach.

Siatki i pręty kompozytowe – gdzie się je stosuje?

Kompozyt występuje jako siatki i jako pręty. Siatki działają podobnie jak stalowe, ale są znacznie lżejsze, co ułatwia montaż. Sprawdzą się jako główne zbrojenie płyt, posadzek, tarasów czy fundamentów narażonych na wilgoć. Pręty kompozytowe układa się ręcznie jak stal i stosuje tam, gdzie potrzebne jest lokalne wzmocnienie — pod ścianami nośnymi, w pogrubieniach czy żebrach płyty.

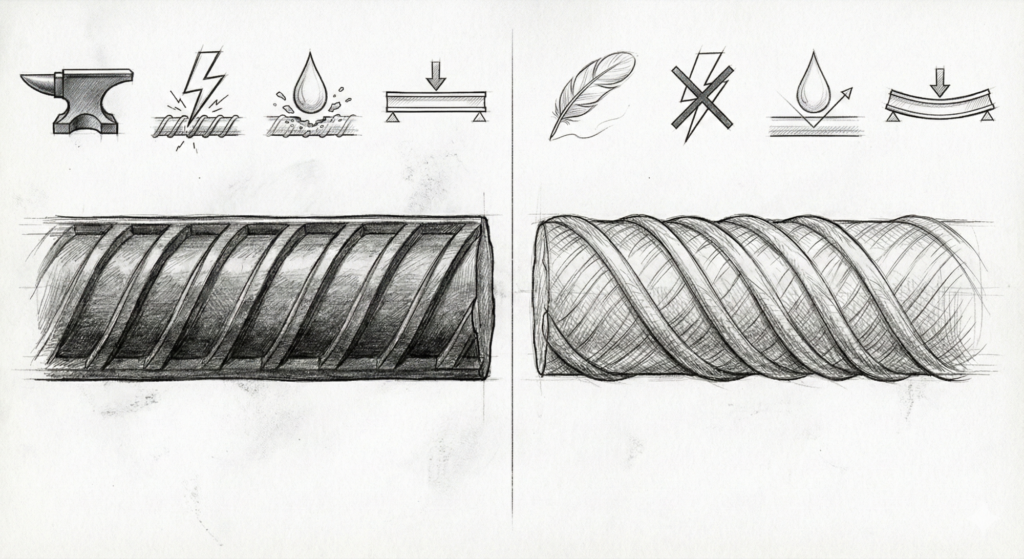

Zalety i wady zbrojenia kompozytowego

Do największych zalet kompozytu należą odporność na korozję, niewielka masa i wysoka wytrzymałość na rozciąganie. Dzięki temu jest wygodny w montażu i trwały, a w „ciepłych płytach” często sprawdza się lepiej niż stal. Trzeba jednak pamiętać, że ma inną sztywność, nie da się go wyginać na budowie, a jego zastosowanie wymaga projektu uwzględniającego specyfikę materiału — nie można traktować go jako prostego zamiennika stali.

Pręty kompozytowe (GFRP) są znacznie bardziej „elastyczne” niż stal. Ich moduł sprężystości (Moduł Younga) wynosi ok. 40–60 GPa, podczas gdy dla stali jest to 200 GPa. Co to oznacza w praktyce? Aby pręt kompozytowy zaczął „pracować” i przejął obciążenie, musi się rozciągnąć czterokrotnie bardziej niż pręt stalowy. W betonie oznacza to, że płyta zbrojona kompozytem ugnie się znacznie mocniej i ulegnie większemu zarysowaniu, zanim zbrojenie w ogóle zacznie działać.¹¹

Uwaga: Zbrojenie kompozytowe nie przewodzi prądu, więc nie może pełnić funkcji naturalnego uziomu fundamentowego. Konieczne będzie wykonanie osobnego uziomu lub innego rozwiązania przez elektryka, co generuje dodatkowy koszt.

Stal od lat jest fundamentowym standardem, ale kompozyt pokazuje, że można zbroić lżej, trwalej i bez ryzyka korozji. To materiał, który nie rdzewieje, nie obciąża konstrukcji i świetnie znosi warunki, w których stal by się poddała. Mimo jego zalet, trzeba pamiętać, że w domach naturalnych można go stosować wyłącznie na podstawie indywidualnego projektu konstrukcyjnego, który uwzględnia jego niską sztywność. Traktowanie go jako prostego, „lepszego zamiennika” stali może prowadzić do pękania ścian.

Gdy samo zbrojenie nie wystarcza

Są działki, na których płyta fundamentowa potrzebuje dodatkowego wsparcia. Dotyczy to przede wszystkim gruntów trudnych — gliny, torfu, nasypów, terenów o dużym spadku albo obszarów ze szkodami górniczymi. W takich miejscach zwykle potrzebne są wzmocnienia, które zwiększają sztywność i stabilność płyty.

Żebra usztywniające

To lokalne pogrubienia płyty fundamentowej rozmieszczone w miejscach wymagających większej sztywności. Najprościej mówiąc — wyglądają jak „pasma” betonu grubsze od reszty płyty, biegnące pod ścianami lub punktami, które mocno obciążają fundament. Jeśli płyta ma np. 20 cm, to żebro może mieć 30–40 cm wysokości i tworzyć wyraźny rowek lub „rynienkę” widoczną od spodu albo w przekroju.

Działają jak mocniejsze belki wbudowane w płytę: przejmują większe obciążenia, zmniejszają ugięcia i równomiernie przekazują siły na grunt. Dzięki nim fundament jest bardziej stabilny, zwłaszcza na słabszych podłożach lub w miejscach, gdzie konstrukcja budynku wymaga dodatkowego podparcia.

Ostrogi

To celowe poszerzenia lub pogrubienia wykonywane tam, gdzie fundament musi poradzić sobie z trudniejszymi warunkami — na przykład przy krawędziach wykopu, na skarpach lub tam, gdzie grunt nie pracuje równomiernie. Dla osoby niewprawionej wyglądają po prostu jak doklejone „skrzydełka” albo grubsze fragmenty płyty, które tworzą bardziej masywną podstawę.

Ich zadaniem jest ustabilizowanie konstrukcji i lepsze przeniesienie obciążeń, zwłaszcza tych działających bocznie lub w miejscach, gdzie istnieje ryzyko osuwania się gruntu. Dzięki takim poszerzeniom płyta mniej się przemieszcza i bardziej równomiernie przekazuje obciążenia na podłoże, co zwiększa bezpieczeństwo całego budynku.

Pale lub mikropale

Gdy grunt jest naprawdę słaby — na przykład torfowy, mocno nasypowy lub o dużej podatności na osiadanie — sama płyta fundamentowa nie ma się na czym stabilnie oprzeć. Wtedy konstrukcję podpiera się palami, czyli długimi, smukłymi elementami sięgającymi do głębszych, nośnych warstw gruntu.

Dla osoby niewprawionej wygląda to tak, jakby dom stał na „nogach” ukrytych pod płytą, które przenoszą ciężar budynku w głąb ziemi, omijając słabe podłoże tuż pod nim. Dopiero na tych palach wykonuje się płytę fundamentową, tworząc tzw. płytę na palach.

To rozwiązanie stosuje się tam, gdzie klasyczny fundament nie byłby bezpieczny lub trwały. Zapewnia pewność posadowienia nawet na wyjątkowo trudnych działkach, chroniąc budynek przed nierównomiernym osiadaniem i potencjalnymi uszkodzeniami konstrukcji.

Walka z mrozem – zbrojenie krawędziowe

Pamiętaj, że grunt nie tylko osiada, ale zimą zamarza i zwiększa objętość (zjawisko wysadzin). W domach parterowych siła mrozu potrafi unieść krawędź płyty, powodując pękanie ścian. Dlatego kluczowe jest zastosowanie tzw. zbrojenia krawędziowego (często w formie prętów U-kształtnych, tzw. bigli, lub dodatkowych prętów górą i dołem na obwodzie płyty), które „zszywa” krawędź fundamentu i nie pozwala jej się oderwać ani wygiąć pod wpływem mrozu. To absolutna konieczność, jeśli nie stosujesz opaski przeciwwysadzinowej wokół domu.

Zbrojenie to podstawa, ale czasem fundament potrzebuje czegoś więcej niż samych siatek i prętów. Na trudnych gruntach to żebra, ostrogi i pale sprawiają, że płyta zachowuje stabilność tam, gdzie sama nie dałaby rady. Dzięki takim wzmocnieniom cały budynek może pracować spokojnie, niezależnie od warunków podłoża.

Zbrojenie płyty fundamentowej pod dom z gliny i słomy

Przy płytach pod ściany słomiane (strawbale) oraz pod ściany wypełnione mieszanką słoma–glina najlepiej sprawdza się podejście, w którym priorytetem jest równomierna, spokojna praca całej konstrukcji. Choć konstrukcja drewniana jest elastyczna, to grube tynki gliniane są ciężkie i kruche, dlatego fundament absolutnie nie powinien się wyginać ani „klikać” na krawędziach — to po prostu klucz do trwałości takich budynków. Dlatego najlepiej stawiać na układ siatek stalowych lub kompozytowych zarówno górą, jak i dołem, tak by płyta miała przewidywalną, jednorodną sztywność. Warto też dorzucić włókna rozproszone, bo świetnie ograniczają mikropęknięcia i poprawiają ogólną pracę betonu. W przypadku ścian strawbale zwykle nie ma potrzeby wzmacniać płyty masywnymi żebrami — ważniejsze jest, by całość pracowała równo i bez miejscowych ugięć. Z kolei przy ścianach wypełnianych słomą z gliną lepiej sprawdzają się nieco gęstsze siatki, które dają dodatkową sztywność i przewidywalność zachowania konstrukcji. Warto też pamiętać o lokalnych wzmocnieniach pod ścianami nośnymi szkieletu, tak aby podparcie było jak najbardziej wyrównane. Gliniane wypełnienie jest sztywne i mało tolerancyjne na ruchy płyty, więc każdy drobny skręt czy ugięcie, który w innych technologiach przeszedłby bez echa, tutaj może dać o sobie znać — stąd lepiej od razu zbudować fundament, który trzyma formę i nie zaskakuje użytkowników po kilku sezonach.

W naturalnym budownictwie zasada jest prosta:

Fundament powinien być spokojny, równomierny i przewidywalny — dlatego zbrojenie dobiera się nie pod wagę domu, ale pod jego wrażliwość na ruchy podłoża.

Bibliografia

1. „Straw bale seismic design capacities”, Beth Avon, Brittnie Swartchick. Santa Clara University (15.06.2014)
   https://scholarcommons.scu.edu/cgi/viewcontent.cgi?params=/context/ceng_senior/article/1037/&path_info=STRAW_BALE_SEISMIC_DESIGN_CAPACITIES_2.pdf ↩︎
2. „TM 5-809-1 / AFM 88-3, Chap. 15 – Concrete Floor Slabs on Grade„. Wytyczne dla płyt betonowych na gruncie. Departament Armii i Sił Powietrznych USA (08.1987)
   https://civil.colorado.edu/~silverst/cven4830/design_of_Slabs%5B1%5D.pdf ↩︎
3. „Reinforcing concrete floor slabs„, Graeme Beattie. Department of Building and Housing, Nowa Zelandia (01.12.2011)
   https://www.buildmagazine.org.nz/articles/show/reinforcing-concrete-floor-slabs ↩︎
4. „5 Myths of Welded Wire Reinforcement„. Wire Reinforcement Institute
   https://wirereinforcementinstitute.org/welded-wire-reinforcement/5-myths-welded-wire-reinforcement ↩︎
5. „Jak budować odpowiedzialnie„. Instytut Techniki Budowlanej
   https://epstal.pl/lib/uep7m0/jak-projektowac-odpowiedzialnie-lozjzje5.pdf ↩︎
6. „Reinforcing Bar Layout for Two-Way Slabs”, American Concrete Institute.
   https://www.concrete.org/Portals/0/Files/PDF/ci3411detailingcorner.pdf ↩︎
7. „Ductility of Reinforcing Steels„. CARES
   https://www.carescertification.com/resources/ductility-of-reinforcing-steels
   ↩︎
8. „Understanding Steel Mesh and Rebar„. Wellco Industries Inc.
   https://www.wellcowholesale.com/blog/post/5-key-differences-in-steel-mesh-vs-rebar-for-concrete-reinforcement ↩︎
9. „Wpływ domieszki redukującej skurcz oraz włókien polipropylenowych na skurcz betonu przy wysychaniu”, Ali Mardani-Aghabaglou i inni. Department of Civil Engineering, Turcja (2019)
   https://www.cementwapnobeton.pl/pdf-176584-97328?filename=97328.pdf ↩︎
10. „Współczesny fibrobeton – możliwość kształtowania elementów konstrukcyjnych i form architektonicznych”, Teresa Zych. Politechnika Krakowska (2010)
    https://repozytorium.biblos.pk.edu.pl/redo/resources/33321/file/suwFiles/ZychT_WspolczesneFibrobeton.pdf ↩︎
11. „Materiały pomocnicze do laboratorium wytrzymałości Materiałów”, Paweł Kossakowski. Politechnika Świętokrzyska (2008)
    https://bc.tu.kielce.pl/441/1/Kossakowski_MPI-161.pdf ↩︎
